一、概述

GDF型系列矩形離心管道風機，是一種前向多翼型離心通風機，產品性能好，運轉平穩，噪聲低，在相同的風量、風壓情況下，要比軸流風機低15-20dB(A),結構緊湊，安裝方便，可直接與風管連接的矩形通風機，可廣泛用于各種不同的公共場合的送、排風系統。

二、風機用途

該風機可廣泛適用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位，以及工業與民用建筑內的通風換氣。

三、風機結構特征

1、葉輪有多個前向圓弧形鋁合金葉片，前盤、后盤均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。

2、機殼均采用鍍鋅鋼板，經機械化及模具加工后點焊連接而成。結構牢固、合理緊湊。

3、電機支座采用鍍鋅鋼板經機械化模具制作成型。

4、電機均采用單支承外旋轉電機，葉輪固定在電機外殼上，電機支承端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。

四、選用條件

1、輸送氣體的種類：空氣和其他不自燃的、無腐蝕的、對人無害的氣體。

2、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于100mg/m3。

3、氣體溫度使用范圍：-20℃~80℃。

4、該系列風機僅適用于在室內安裝，并應按樣本封面上的圖樣方位安裝，不得上下顛倒安裝，也不準側立安裝。否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。

五、安裝、使用和維護

1、該管道風機屬前向多翼型離心風機，在相同風量、風壓情況下，其噪聲比軸流風機低的多。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要而提出的，廣泛適用于公共場所的送、排風系統。

2、在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系統的正常使用。

3、當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。

4、風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均值。如配有進、排風管、則噪聲將有所衰減。對于噪聲要求高的場合，應在進、排風管道上配置消聲彎頭或消聲器。

5、風機配用單相（220V）電機的電源接線圖放置在風機電源接線盒內。

6、風機運行時振動小，一般不需采取減振措施。若設計認為有必要，可在風機支承處加減振橡膠墊或減振彈簧。

7、安裝風機時必須考慮好風機與層頂的距離，便于在維護保養時的拆卸方便。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

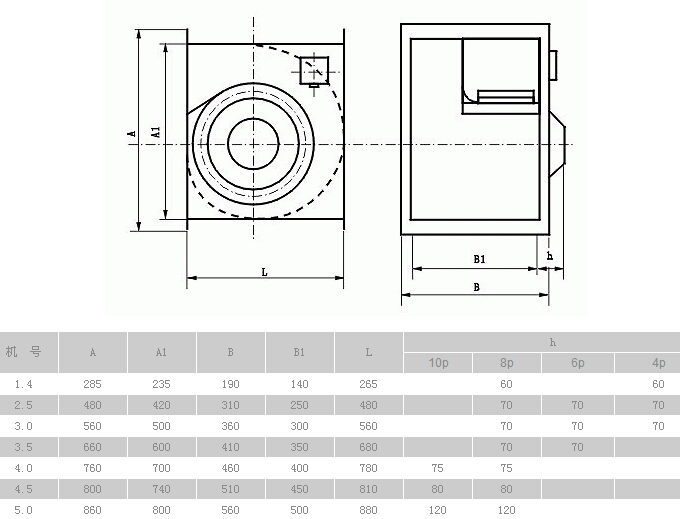

GDF系列離心式管道風機外形及安裝尺寸

GDF系列離心式管道風機性能參數表
